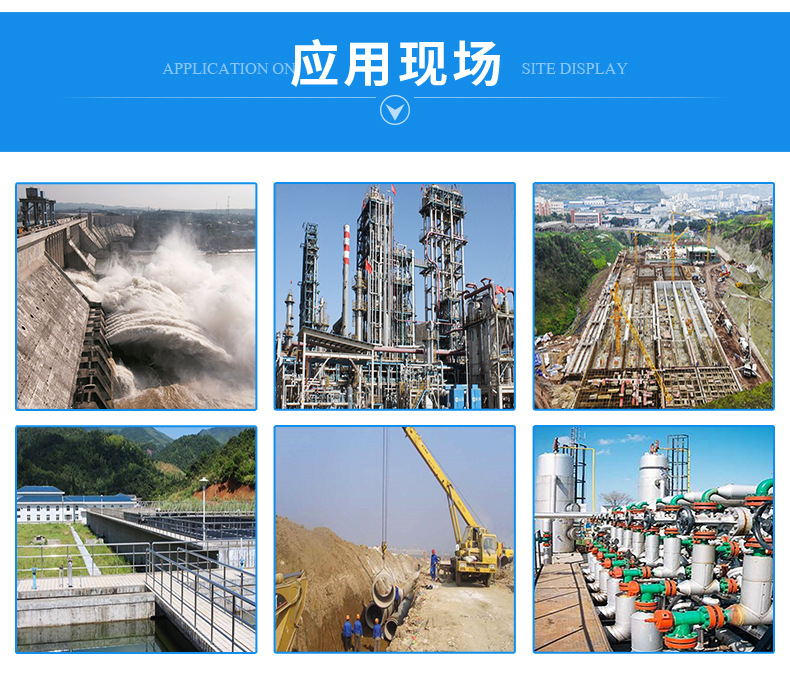

三維球形補償器是解決管道熱脹冷縮的一種設備，可廣泛應用于冶金、石油、化工、電力、輕工、紡織、建筑和國防建設等行業中，具體用途如下 ：
1、用于熱力管道中，補償熱膨脹。
2、用于火箭發射臺、飛機排氣設施上，補償沖擊膨脹。
3、用于冶金設備（如高爐、轉爐、電爐、加熱爐等）的汽化冷卻系統中，作萬向接頭用。4、用于建筑物的各種管道中，防止因地基產生不均勻下沉、或地震等意外原因?qū)艿喇a(chǎn)生破壞。
使用場合
1、 三維球形補償器*適宜于廠際之間、區域性長距離輸送的管道上使用。
2 、受壓膨脹后變形和位移量不大，但空間位置受到限制的高壓管道。
3、 由于工藝操作條件或從經濟角度考慮要求壓力降和湍流盡可能小的管道。
4 、對接管載荷有一定限制的敏感設備的進出口管道。
5 、建(構)筑物之間，因浮橋產生不均勻下沉或地震等因素，對管道會產生應力超載事故可能性的地點。
6 、采用三維球形補償器后的管道，其工程綜合造價應低于其它補償方式的管道。
| 標號 | 公稱通徑 DN | 管道外徑 DW | D | L | *大軸向位移 | *大徑向位移 | 質量 | ||
| a=4° | a=8° | a=12° | |||||||
| mm | kg | ||||||||
| D-LD2000-65501 | 200 | 219 | 354 | 1200 | 100 | 53 | 105.8 | 158 | 153.9 |
| D-LD2000-65502 | 250 | 273 | 408 | 198.5 | |||||
| D-LD2000-65503 | 300 | 325 | 480 | 266.4 | |||||
| D-LD2000-65504 | 350 | 377 | 532 | 311.9 | |||||
| D-LD2000-65505 | 400 | 426 | 592 | 376.6 | |||||
| D-LD2000-65506 | 450 | 480 | 648 | 438.3 | |||||
| D-LD2000-65507 | 500 | 530 | 708 | 510.0 | |||||
| D-LD2000-65508 | 550 | 580 | 761 | 608.1 | |||||
| D-LD2000-65509 | 600 | 630 | 816 | 660.4 | |||||
| D-LD2000-65510 | 18” | 457.2 | 623 | 404.0 | |||||
| D-LD2000-65511 | 20” | 508 | 686 | 482.0 | |||||
| D-LD2000-65512 | 22” | 558.8 | 737 | 537.9 | |||||
| D-LD2000-65513 | 24” | 609.6 | 796 | 639.4 | |||||
| D-LD2000-65514 | 26” | 660.4 | 840 | 726.9 | |||||
| D-LD2000-65515 | 28” | 711.2 | 906 | 938.1 | |||||
| D-LD2000-65516 | 30” | 762 | 958 | 1056.8 | |||||
| D-LD2000-65517 | 32” | 812.8 | 1040 | 1127.5 | |||||
